Typ	6Z Zylindrischer Kristall
Größe	3 × 9 mm / 3 × 10 mm	2 × 6 mm / 3 × 8 mm
Frequenzbereich	3.579~4.0MHz	4.0~50MHz
Lastkapazität	12pF, 16pF, 20pF oder spezifizieren
Antriebsebene	10 ~ + 100 μW
Frequenzverträglichkeit	±10~±30 ppm oder spezifizieren
Widerstand gegen Isolierung	500MΩ bei DC200V
Serienwiderstand	40~180Ω (3.579~30MHz)	80Ω (30~50MHz)
Betriebstemperatur	-20°C bis +70°C, -40°C bis +85°C
Speichertemperatur	-40°C bis +85°C
Shuntkapazität	5pF Typ.
Alterung (bei 25°C)	± 3 ppm/Jahr max.
Verpackungseinheit	1000 Stück.

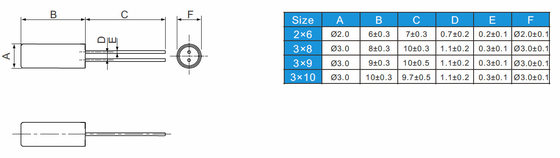

Abmessungen [mm]

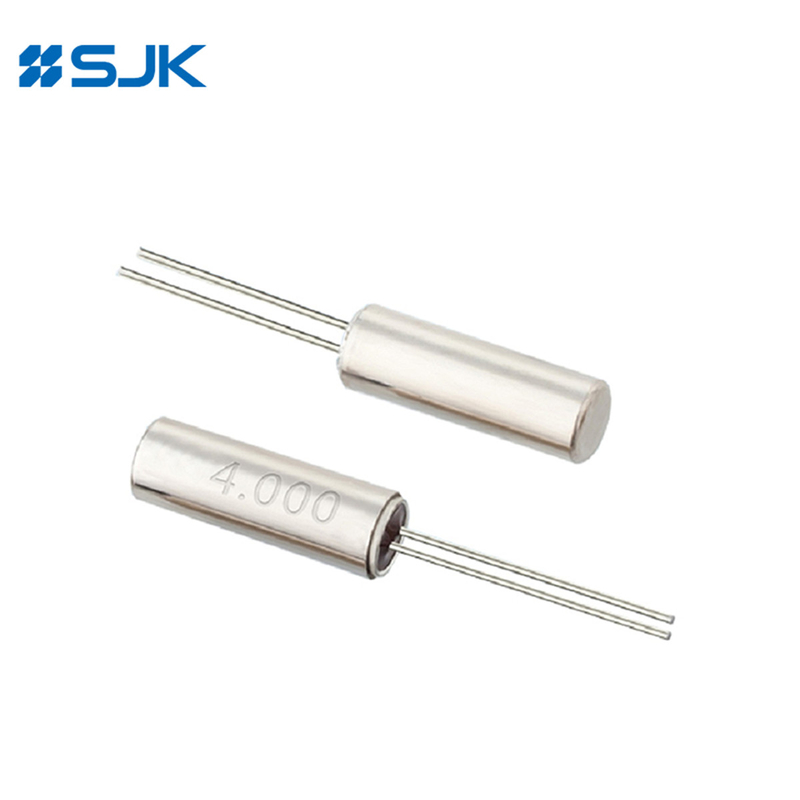

Betriebstemperaturbereich von -20 - 70 °C -40 - 85 °C Zylinder-Kristalleinheit der Baureihe 6Z 0

HINWEIS 1: Verwenden Sie eine Pinzette, wenn die Leitungen gebogen werden müssen.

HINWEIS 2: Das Löten des Zylinderkörpers kann die Eigenschaften des Kristalls verschlechtern und sollte vermieden werden.

Produkte

- Liste der Kristallresonatoren
- Liste der Kristalloszillatoren
- Liste der Kristallfilter
- Liste der keramischen Geräte
- Liste der Sehgeräte
- Liste der MEMS-Oszillatoren

Technische

- Zuverlässigkeitsprüfungen
- Grüne Produktinformation
- Band und Rolle
- Zertifikate
- Durchflussdiagramm
- Qualitätspolitik

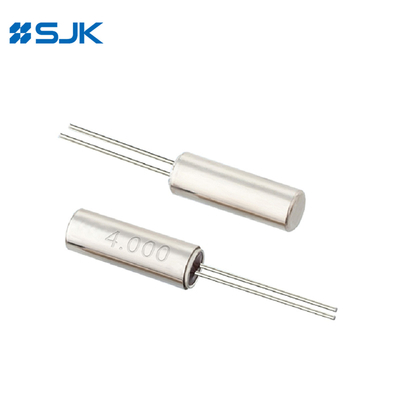

Betriebstemperaturbereich von -20 - 70 °C -40 - 85 °C Zylinder-Kristalleinheit der Baureihe 6Z 1 +86-755-88352869-815
