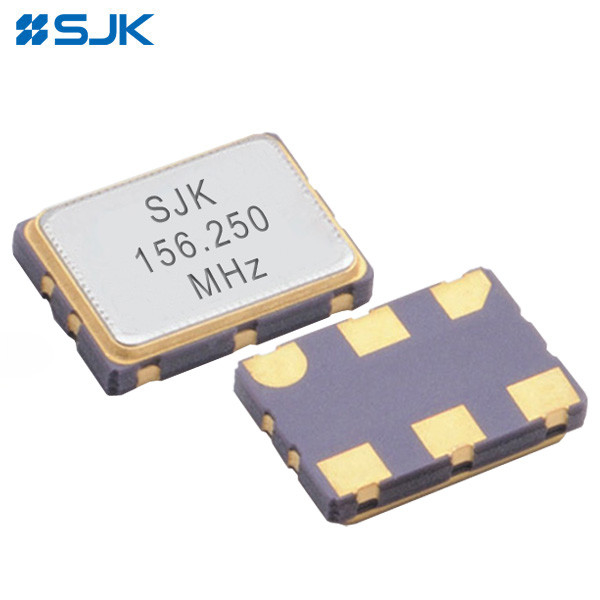

Typ	LVDS-Ausgangs-SMD-Oszillator der Baureihe 7B
Ausgabeart	LVDS
Ausgangslast	100Ω
Versorgungsspannung	2.5V/3.3V
Frequenzbereich	10~320 MHz	10~1500 MHz
Versorgungsstrom	65mA max.	50mA max.
Gesamtfrequenzstabilität*	±25ppm, ±50ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C oder spezifizieren
Speichertemperatur	-55°C bis +125°C
Spannung Vol (Max.) /Voh (Min.)	0.9V /1.6V
Aufstiegszeit (Tr) /Fallzeit (Tf)	1.0ns Max.
Zyklus der Arbeitszeit	45 bis 55%
Startzeit	Maximal zwei Sekunden.	Maximal 10 Sekunden.
Phase-Rauschen (156,25 MHz) @1KHz	-130 dBc/Hz	-113 dBc/Hz
Phase-Jitter (12KHz bis 20MHz)	1 PS Max.
Alterung (bei 25°C)	± 3 ppm/Jahr Max.
Verpackungseinheit	1000 Stück pro Walze

* Einschließlich Frequenzverträglichkeit bei 25°C, Temperaturänderungen, Versorgungsspannungsänderungen, Alterung und Vibrationen

Abmessungen [mm]

SMD 7.0*5.0 LVDS-Ausgangsdifferenzialschalter mit ±25ppm -40~+85 100.000MHz 0

SMD 7.0*5.0 LVDS-Ausgangsdifferenzialschalter mit ±25ppm -40~+85 100.000MHz 1 +86-755-88352869

SMD 7.0*5.0 LVDS-Ausgangsdifferenzialschalter mit ±25ppm -40~+85 100.000MHz 2 Siehe auch Rita@q-crystal.com
