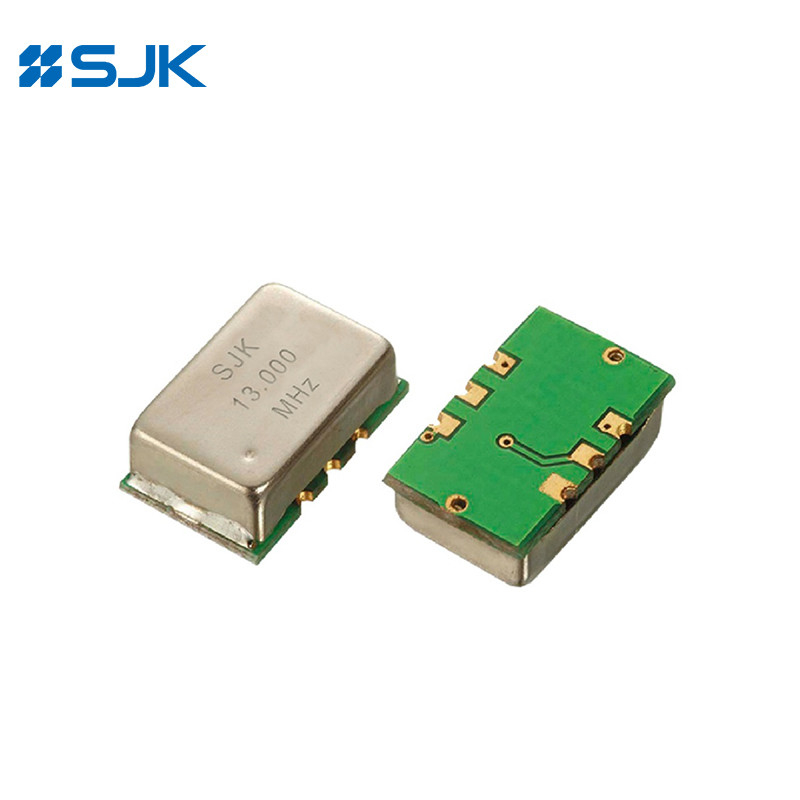

Name: SMD 1490 LVDS-Oszillator mit 14*9,6*5,6mm Differential-Oszillator
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9D
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-9D
MOQ:	100 Stück
Preis:	negotiable
Verpackungsdetails:	100 Stück/Tasche
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

LVDS-Ausgangs-SMD-Oszillator der Serie 9D

Ausgangsfrequenz:

25 ~ 700 MHz

Versorgungsspannung:

2.5V / 3.3V

Ausgabeart:

LVDS

Frequenzstabilität:

+-25 ppm, oder spezifizieren

Größe:

14*9,6*5,6 mm

Anwendungen:

Server, Gigabit-Ethernet, Smart Grid, FPGA usw.

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

SMD 1490 Differential Oscillator

14 x 9

6 x 5

Beschreibung des Produkts

SMD 1490 LVDS-Oszillator mit 14*9,6*5,6mm Differential-Oszillator

Eigenschaften

Differentielle LVDS-Ausgangs-Kristall-Oszillator

Typischer 14×9,6×5,6 mm, LVDS-Ausgangs-Kristalloszillator

Ausgangsfrequenzbereich von 25 MHz bis 700 MHz

Betrieb mit niedriger Versorgungsspannung: 2,5 V/3,3 V

Oberflächenmontagepaket

Ausgezeichnete geringe Phase Geräusche und Jitter

3-Zustand-Funktion verfügbar

Automatische Montage und Rückflusslöten

Anwendungen: Server, SAN, Breitbandzugang, Smart Grid, Gigabit Ethernet, Glasfaserkanal usw.

RoHS-konform / frei von Pb

Spezifikationen

Typ	LVDS-Ausgangs-SMD-Oszillator der Serie 9D
Ausgabeart	LVDS
Ausgangslast	100Ω
Versorgungsspannung	2.5V/3.3V
Frequenzbereich	25 ~ 700 MHz
Versorgungsstrom	80mA max.
Gesamtfrequenzstabilität*	±25 ppm, ±50 ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C oder spezifizieren
Speichertemperatur	-55°C bis +125°C
Spannung Vol (Max.) /Voh (Min.)	0.9V /1.6V
Aufstiegszeit (Tr) /Fallzeit (Tf)	1s Max.
Zyklus der Arbeitszeit	45 bis 55%
Startzeit	Maximal 10 Sekunden.
Phase-Rauschen (156,25 MHz) bei 1 KHz	-120 dBc/Hz
Phase-Jitter (12KHz bis 20MHz)	1 PS Max.
Alterung (bei 25°C)	± 3 ppm/Jahr Max.
Verpackungseinheit	500 Stück pro Rolle

*: Einschließlich Frequenzverträglichkeit bei 25°C, Temperaturänderungen, Versorgungsspannungsänderungen, Alterung und Vibrationen

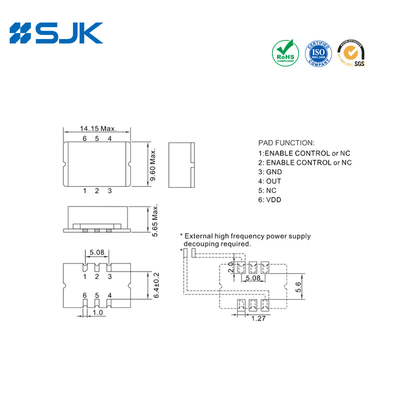

Abmessungen [mm]

SMD 1490 LVDS-Oszillator mit 14*9,6*5,6mm Differential-Oszillator 0

SMD 1490 LVDS-Oszillator mit 14*9,6*5,6mm Differential-Oszillator 1 +86-755-88352869

SMD 1490 LVDS-Oszillator mit 14*9,6*5,6mm Differential-Oszillator 2 Siehe auch Rita@q-crystal.com
