SMD 7050 VCXO CMOS 1-200MHz 3.3V ± 25ppm -40~+85°C

Markenbezeichnung:	SJK
MOQ:	1000 Stück
Preis:	negotiable
Verpackungsdetails:	1Kp/Rolle
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Markenname:

SJK

Zertifizierung:

SGS, RoHS, REACH

Modell:

6S-Serie (SMD 7050 VCXO)

Frequenzbereich:

1~200 MHz

Ausgabeart:

CMOS

Versorgungsspannung:

3.3V/5V

Größe:

7.0*5.0*1.3mm

Anwendungen:

PC, Basisstation, Ethernet, SONET, Sever usw.

Anzahl der Pins:

6 Stifte

Min Bestellmenge:

1000 Stück

Preis:

negotiable

Verpackung Informationen:

1Kp/Rolle

Lieferzeit:

4-6 Wochen

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

SMD 7050 VCXO

VCXO 200MHz

cmos-Oszillator 1MHz

Beschreibung des Produkts

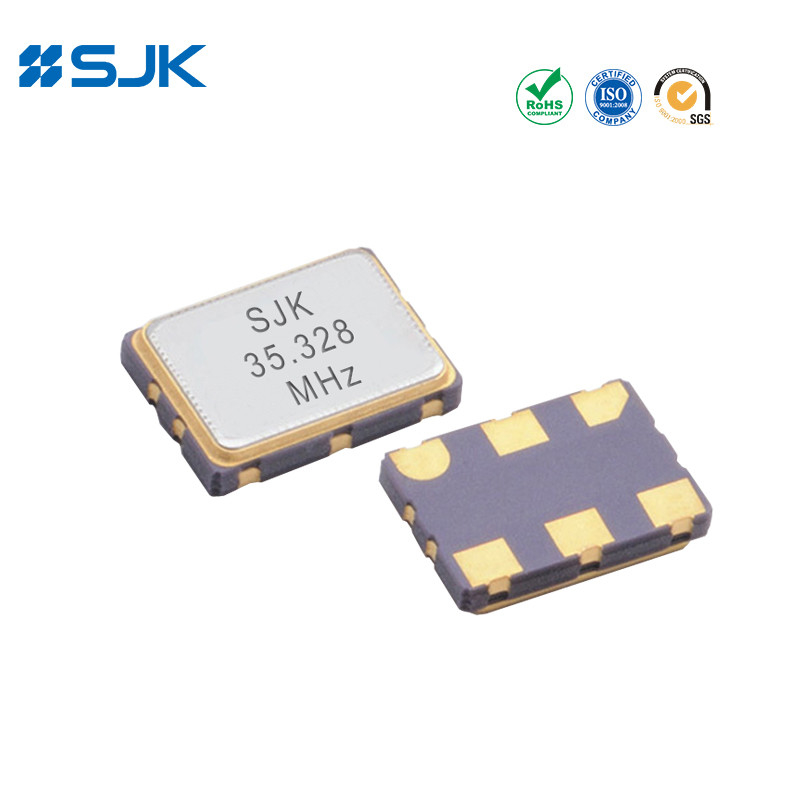

SMD 7050 VCXO CMOS 1-200MHz 3.3V ± 25ppm -40~+85°C

Eigenschaften

Spannungsgesteuerter Kristall-Oszillator (VCXO)

7050 Größe, 1,3 mm Höhe, SMD 7050 VCXO

CMOS-Ausgang, Ausgangsfrequenzbereich von 1 MHz bis 200 MHz

Ausgezeichnete Niedrigphasengeräusche und Jitter

3-Zustand-Funktion verfügbar

Automatische Montage und Rückflusslöten

Anwendungen: Basisstation, Server, Kommunikation, Ethernet, SONET, Femtocell usw.

RoHS-konform / frei von Pb

Spezifikationen

Typ	6S-Serie (SMD 7050 VCXO)
Ausgabeart	CMOS
Ausgangslast	15 pF oder spezifizieren
Versorgungsspannung	3.3V
Frequenzbereich	1~200 MHz
Versorgungsstrom	60mA max.
Frequenzstabilität	±25ppm, ±50ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C oder spezifizieren
Speichertemperatur	-55°C bis +125°C
Spannung Vol (Max.) /Voh (Min.)	0.1Vcc /0.9Vcc
Aufstiegszeit (Tr) /Fallzeit (Tf)	Maximal 5 Sekunden.
Startzeit	Maximal 10 Sekunden.
Zyklus der Arbeitszeit	45 bis 55%
Absolute Zugweite (APR) *	±50 ppm Min., oder spezifizieren
Nominaler Kontrollbereich	0.5 Vcc
Steuerungsspannungsbereich	0 ~ Vcc
Linearität	10 Prozent max.
Phase-Jitter (12KHz bis 20MHz)	1 PS Max.
Verpackungseinheit	1000 Stück pro Walze

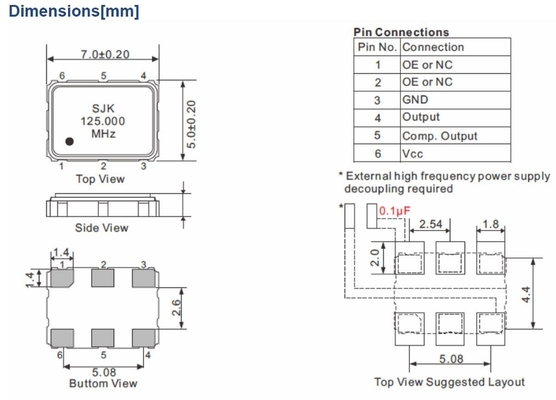

Abmessungen [mm]

SMD 7050 VCXO CMOS 1-200MHz 3.3V ± 25ppm -40~+85°C 0

SMD 7050 VCXO CMOS 1-200MHz 3.3V ± 25ppm -40~+85°C 1 +86-755-88352869

SMD 7050 VCXO CMOS 1-200MHz 3.3V ± 25ppm -40~+85°C 2 Siehe auch Rita@q-crystal.com

Tags:

SMD 7050 VCXO

VCXO 200MHz

cmos-Oszillator 1MHz

Verwandte Produkte

Video

SMD LVPECL VCXO mit 14,2 × 9,3 × 5,4 mm mit 3,3 V ± 25 ppm -40 ~ + 85 für die Basisstation

Erhalten Sie besten Preis

Video

SMD LVDS VCXO mit 14,29,35,4mm mit 3,3V für Ethernet

Erhalten Sie besten Preis

Video

SMD 3225 VCXO mit CMOS-Ausgang 3.3V ±50ppm -40~+85°C für FPGA

Erhalten Sie besten Preis

Video

Durch-Loch-Full-Size 14Pin DIP VCXO mit CMOS-Ausgang 3.3V oder 5V mit 20,4*13,1mm

Erhalten Sie besten Preis

Video

SMD VCXO CMOS Ausgang 14.2×9.3×5.4mm mit 3.3V ±25ppm -40~+85 für PC

Erhalten Sie besten Preis

Video

LVDS SMD 5032 VCXO 50~200MHz 3.3V ±30ppm bei -40~+85°C

Erhalten Sie besten Preis

Video

SMD 7050 LVDS VCXO 50~700MHz Hohe Frequenz ±25ppm -40~+85

Erhalten Sie besten Preis

Video

LVPECL Ausgang SMD 5032 VCXO Unterstützung 50~200MHz 3.3V ±50ppm -40~+85°C

Erhalten Sie besten Preis

Kristallresonator

Serie 6A, HC-49/U Kristalleinheit

Serie 6B, HC-49S/SS Kristalleinheit

Serie 6C, HC-49SMD/49SSMD Kristalleinheit

Die kristallene Einheit der Serie 6P HC-M49SMD

Serie 6D, UM-1 Kristalleinheit

Serie 6Z, Zylinder-Kristalleinheit

Serie 7S, SMD 1210-Seam Crystal-Einheit

Serie 7Y, SMD 1612 Nähkristalleinheit

Einheit der Serie 7F, SMD 2016 Seam Crystal

Serie 7E, SMD 2520 Nahtkristalleinheit

Serie 7U, SMD 3225 Nähkristalleinheit

Serie 7I, SMD 5032 Nahtkristalleinheit

Serie 6G, SMD 6035 Nahtkristalleinheit

Serie 6F, SMD 7050 Nahtkristalleinheit

Serie 7Z, SMD 2520 Glaskristalleinheit

Serie 7V, SMD 3225 Glaskristalleinheit

Serie 6I, SMD 5032 Glaskristalleinheit

SMD 6035 Glaskristalleinheit

32.768KHz Stimmgabel Kristall

Serie 7K, SMD 1610 Tuning Fork Kristall

Serie 7R, SMD 2012 Tuning Fork Kristall

Serie 7L, SMD 3215 Stellgabeln Kristall

Serie 7M, SMD 7015 Stellgabelkristall

Serie 6LC, SMD 8038 Stellgabelkristall

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, Durchlöcher 2*6mm Tuning Fork Kristall

Serie 6K8, Durchlöcher 3*8mm Tuning Fork Kristall

Quarzoszillator

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das für die Berechnung des Messgerä

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsfähigkeit

Der Messgerät ist mit einem Messgerät ausgestattet, das in der Lage ist, das Gerät mit einem Messger

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das für die Bereitstellung von Mess

Die Anlage ist in der Lage, die Anlage zu verwalten.

Die Messung ist in der Tabelle 1 zu bewerten.

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das in der Lage ist, das Gerät mit

Serie 6MF, Durchlöcher-Kristall-Oszillator in voller Größe

Serie 6MH, durchlöchiger Halbgrößenkristalloszillator

Differentialschwingegerät

Ausgangs-Oszillator der Serie 3J, SMD 3225 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 3D, SMD 3225

Ausgangs-Oszillator der Serie 3H, SMD 3225 HCSL

Ausgangs-Oszillator der Serie 5J, SMD 5032 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 5D, SMD 5032

Ausgangs-Oszillator der Serie 5H, SMD 5032 HCSL

Ausgangs-Oszillator der Serie 7J, SMD 7050 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 7B, SMD 7050

Ausgangs-Oszillator der Serie 7H, SMD 7050 HCSL

Ausgangs-Oszillator der Serie 9J, SMD 1490 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 9D, SMD 1490

OXO

Serie 1X, SMD 9*7 Größe OCXO

Serie 9X, SMD 14*9*5 Größe OCXO

Serie 5X, SMD 25*22*11 Größe OCXO

Serie 2X, Durchlöcher OCXO

Serie 3X, Durchlöcher 20*20 OCXO

Serie 9M, Durchlöcher 25*25*12 OCXO

Serie 6X, Durchlöcher 36*27*12 Größe OCXO

TCXO/VC-TCXO

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Bereitstellung der erforderlichen

Serie 7Q, SMD 2520 TCXO / VC-TCXO geschnittener Sinuswelle

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Bei der Verwendung von TCXO-Systemen ist die Anzahl der TCXO-Systemen zu berücksichtigen.

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, Durchlöcher TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO der Serie 1T

SMD 3225 TCXO /VC-TCXO der Serie 8W (Clipped sine wave)

SMD der Serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Ausgang VCXO

Serie 3P, SMD 3225 LVPECL Ausgang VCXO

Serie 5S, SMD 5032 CMOS Ausgang VCXO

Die Anlage ist in der Lage, die Anlage zu ersetzen.

Bei der Verwendung von LVDS-Systemen ist die Leistung von LVDS-Systemen zu berücksichtigen, die in d

Serie 6S, SMD 7050 CMOS Ausgang VCXO

Serie 7P, SMD 7050 LVPECL Ausgang VCXO

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.

Serie 9S, SMD 1490 CMOS Ausgang VCXO

Serie 9P, SMD 1490 LVPECL Ausgang VCXO

Serie 9X, SMD 1495 Größe OCXO

Serie 5X, SMD 252211 Größe OCXO

Serie 9M, Durchlöcher 252512 OCXO

Serie 6X, Durchlöcher 362712 Größe OCXO
