Artikel/Typ	9P-Serie (SMD LVPECL VCXO)
Ausgabeart	LVPECL
Ausgangslast	50Ω bis Vcc-2V
Versorgungsspannung	3.3V
Frequenzbereich	50 ~ 700 MHz
Versorgungsstrom	80mA max.
Frequenzstabilität	±25ppm, ±50ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C oder spezifizieren
Speichertemperatur	-55°C bis +125°C
Spannung Vol (Max.) /Voh (Min.)	Vcc-1,62V /Vcc-1,025V
Aufstiegszeit (Tr) /Fallzeit (Tf)	Maximal 5 Sekunden.
Startzeit	Maximal 10 Sekunden.
Zyklus der Arbeitszeit	45 bis 55%
Absolute Zugweite (APR) *	±50 ppm Min., oder spezifizieren
Nominaler Kontrollbereich	0.5 Vcc
Steuerungsspannungsbereich	0 ~ Vcc
Linear	10 Prozent max.
Phase-Jitter (12KHz bis 20MHz)	1 PS Max.
Verpackungseinheit	500 Stück pro Rolle

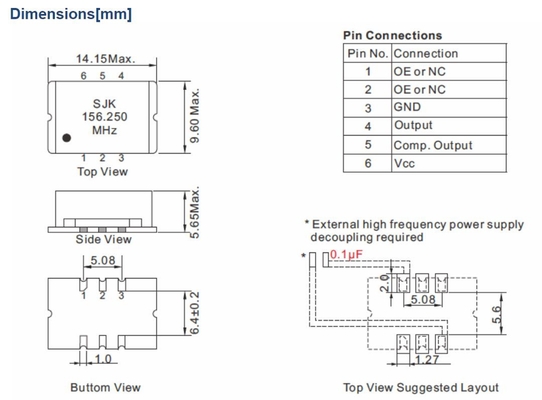

Abmessungen[mm]

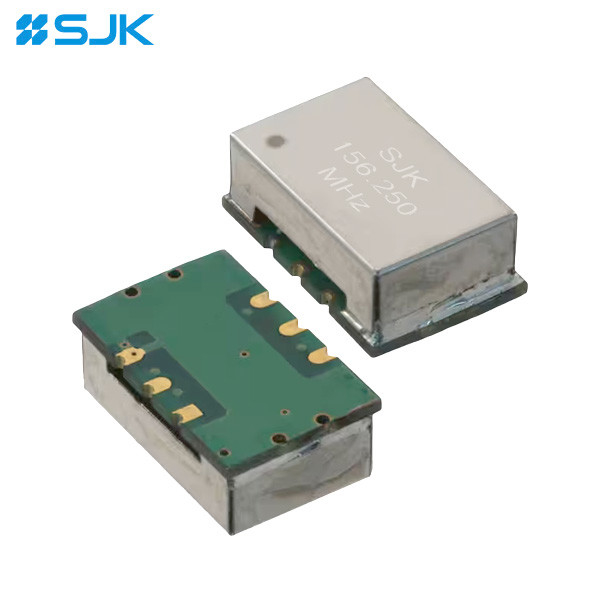

SMD LVPECL VCXO mit 14,2 × 9,3 × 5,4 mm mit 3,3 V ± 25 ppm -40 ~ + 85 für die Basisstation 0

SMD LVPECL VCXO mit 14,2 × 9,3 × 5,4 mm mit 3,3 V ± 25 ppm -40 ~ + 85 für die Basisstation 1 +86-755-88352869

SMD LVPECL VCXO mit 14,2 × 9,3 × 5,4 mm mit 3,3 V ± 25 ppm -40 ~ + 85 für die Basisstation 2 Siehe auch Rita@q-crystal.com
