Artikel/Typ	9V-Serie (SMD LVDS VCXO)
Ausgabeart	LVDS
Ausgangslast	100Ω
Versorgungsspannung	3.3V
Frequenzbereich	50 ~ 700 MHz
Versorgungsstrom	80mA max.
Frequenzstabilität	±25ppm, ±50ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C oder spezifizieren
Speichertemperatur	-55°C bis +125°C
Spannung Vol (Max.) /Voh (Min.)	0.9V/1.6V
Aufstiegszeit (Tr) /Fallzeit (Tf)	Maximal 5 Sekunden.
Startzeit	Maximal 10 Sekunden.
Zyklus der Arbeitszeit	45 bis 55%
Absolute Zugweite (APR) *	±50 ppm Min., oder spezifizieren
Nominaler Kontrollbereich	0.5 Vcc
Steuerungsspannungsbereich	0 ~ Vcc
Linear	10 Prozent max.
Phase-Jitter (12KHz bis 20MHz)	1 PS Max.
Verpackungseinheit	500 Stück pro Rolle

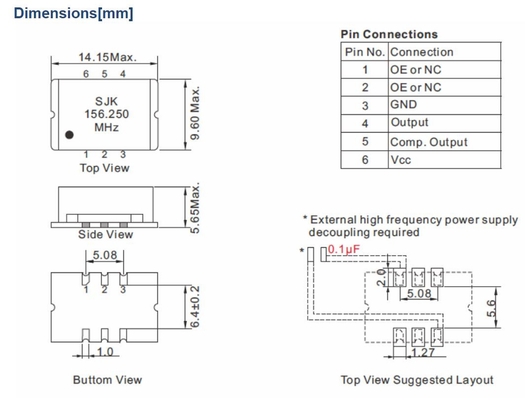

Abmessungen[mm]

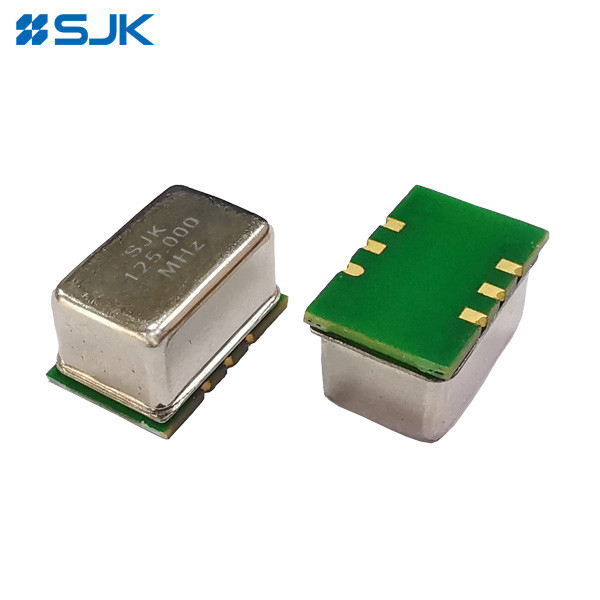

SMD LVDS VCXO mit 14,2*9,3*5,4mm mit 3,3V für Ethernet 0

SMD LVDS VCXO mit 14,2*9,3*5,4mm mit 3,3V für Ethernet 1 +86-755-88352869

SMD LVDS VCXO mit 14,2*9,3*5,4mm mit 3,3V für Ethernet 2 Siehe auch Rita@q-crystal.com
