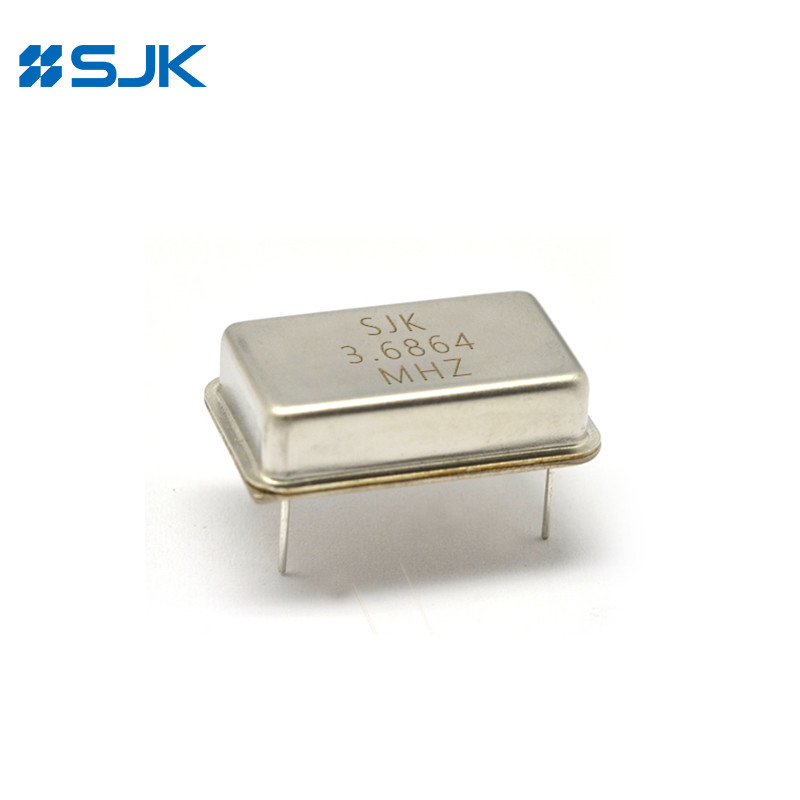

Artikel/Typ		6RF-Serie (Full-Size 14Pin DIP VCXO)
Paket		Ganz aus Metall, hermetisch versiegelt, Weltpaket
Versorgungsspannung		3.3V	5V
Frequenzbereich		1 ~ 80 MHz
Frequenzstabilität		±25 ppm, ±50 ppm oder spezifizieren
Betriebstemperatur		-20°C bis +70°C, -40°C bis +85°C oder geben Sie an
Speichertemperatur		-55°C bis +125°C
Belastung		15 pF oder spezifizieren
	Spannung Voh	3.0V Min.	4.5 V Min.
	Spannung Spannung	0.3V Max.	0.4V Max.
	Aktuelle	-4,0 mA	-8,0 mA
	Derzeit	4.0mA	8.0mA
	Zyklus der Arbeitszeit	40 bis 60%
	Aufstieg/Niedergang	Maximal 5 Sekunden.
Frequenzsteuerung		Positive Übertragungsmerkmale
	Zugfähigkeit	Die Messung ist in der Tabelle 1 nachstehend beschrieben.
	Steuerspannung	0.3Vdc bis 3,0Vdc	0.5Vdc bis 4,5Vdc
	Zentralspannung	1.65Vcc	2.5Vcc
	Monotone Linearität	< ± 15%	< ± 15%
	Eingangsimpedanz	50 000 Ohm Normal
Versorgungsstrom		40mA max.	60mA max.
Ausgabeart		CMOS
Verpackungseinheit		100 Stück.

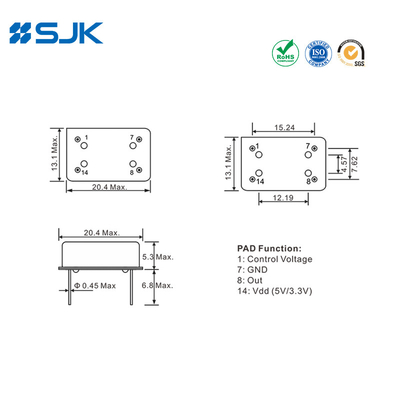

Abmessungen[mm]

Durch-Loch-Full-Size 14Pin DIP VCXO mit CMOS-Ausgang 3.3V oder 5V mit 20,4*13,1mm 0

Durch-Loch-Full-Size 14Pin DIP VCXO mit CMOS-Ausgang 3.3V oder 5V mit 20,4*13,1mm 1 +86-755-88352869

Durch-Loch-Full-Size 14Pin DIP VCXO mit CMOS-Ausgang 3.3V oder 5V mit 20,4*13,1mm 2 Siehe auch Rita@q-crystal.com
