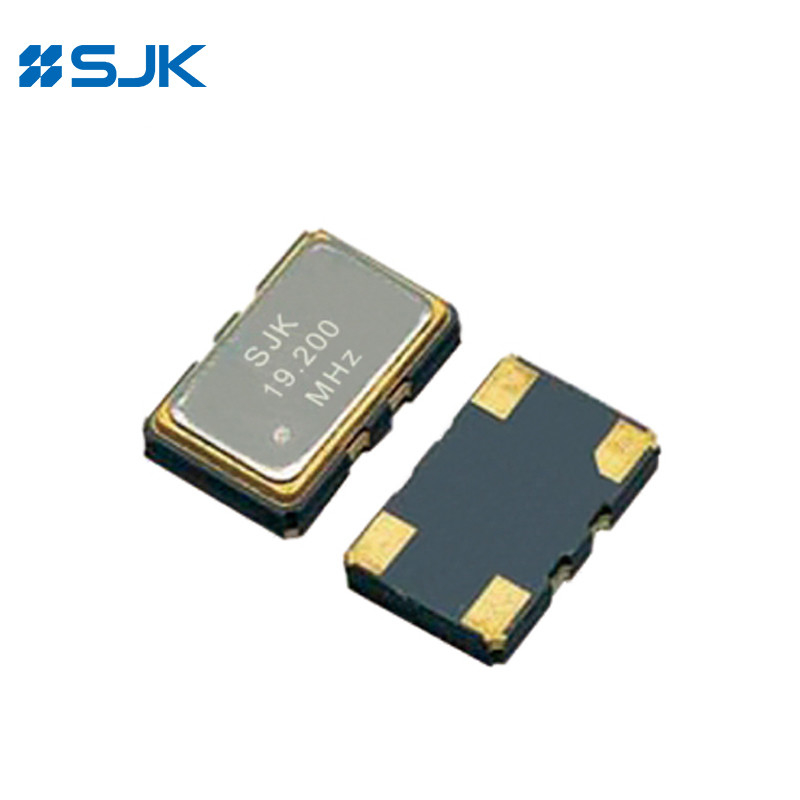

Name: SMD 5032 TCXO mit abgeschnittener Sinewelle Ausgang 10~52MHz 1,8-3,3V
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5T
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-5T
MOQ:	1000 Stück
Preis:	negotiable
Verpackungsdetails:	1Kp/Rolle
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

SMD der Serie 5T TCXO / VC-TCXO

Frequenzbereich:

10 ~ 52 MHz

Versorgungsspannung:

3.3V/5.0V

Frequenzstabilität:

Bei der Verwendung von Zellstoff ist der Wert der Zellstoffe zu messen.

Größe:

5.0*3,2*1,5 mm

Anwendungen:

Basisstation, Schicht 3, Femtozelle usw.

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

SMD 5032 tcxo-Oszillator

Tcxo-Oszillator 1

8 V

Beschreibung des Produkts

SMD 5032 TCXO mit abgeschnittener Sinewelle Ausgang 10~52MHz 1,8-3,3V

Eigenschaften

Ein typisches SMD-Paket aus Keramik mit 5,0 × 3,2 × 1,5 mm.

CMOS- und geklippte Sinuswellen (ohne Gleichstrom-Kondensator).

Ausgangsfrequenzbereich: 10 MHz bis 52 MHz

Temperaturstabilität: ±0,05 ppm bis ±0,5 ppm

VCTCXO verfügbar

Automatische Montage und Rückflusslöten

Anwendungen: Basisstation, Stratum 3, Femtocell, WLAN, drahtlose Kommunikation usw.

RoHS-konform und frei von Pb

Spezifikationen

Typ		SMD der Serie 5T TCXO / VC-TCXO
Ausgabeart		Sine-Welle geschnitten	CMOS
Ausgangslast		10KΩ//10pF	15 pF oder spezifizieren
Frequenzbereich		10 ~ 52 MHz
Versorgungsspannung		3.3V /5.0V
Versorgungsstrom		3.5mA max.	Maximal 8 mA.
Ausgangsniveau		0.8 Vp-p Min.	0.1Vcc/0.9Vcc
Frequenzstabilität	Toleranz	± 2,0 ppm Max.
	Versus Temperatur	Bei der Verwendung von Zellstoff ist der Wert der Zellstoffe zu messen.
	Versus Versorgungsspannung (Vcc±5%)	± 0,3 ppm Max.
	Versus Belastung (Belastung variiert ±10%)	± 0,2 ppm Max.
	Versus Alterung	± 1,0 ppm Max.
Automatische Frequenzregelung (AFC) Bereich (VCTCXO)		Bei der Verwendung von Schlauchmaschinen sind die folgenden Anforderungen zu beachten:
Startzeit		Maximal zwei Sekunden.
Betriebstemperatur		-40°C bis +85°C oder spezifizieren
Zyklus der Arbeitszeit			45 bis 55%
Phasenlärm @10MHz	100 kHz	-125 dBc/Hz
	1 KHz	-145 dBc/Hz
	10 kHz	-150 dBc/Hz
Verpackungseinheit		1000 Stück pro Walze

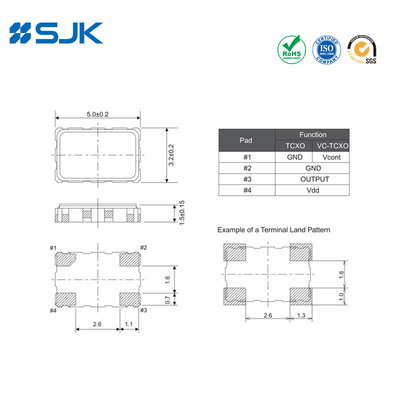

Abmessungen [mm]

SMD 5032 TCXO mit abgeschnittener Sinewelle Ausgang 10~52MHz 1,8-3,3V 0

SMD 5032 TCXO mit abgeschnittener Sinewelle Ausgang 10~52MHz 1,8-3,3V 1 +86-755-88352869

SMD 5032 TCXO mit abgeschnittener Sinewelle Ausgang 10~52MHz 1,8-3,3V 2 Siehe auch Rita@q-crystal.com
