Name: SMD 14*9*5mm OCXO mit 6 Pads 5~40MHz 3.3V oder 5V ±30ppb -40~+85 für den Digital Switch
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9X
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-9X
MOQ:	100 Stück
Preis:	negotiable
Verpackungsdetails:	1Kp/Rolle
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

SMD der Serie 9X OCXO

Frequenzbereich:

5 bis 40 MHz

Versorgungsspannung:

3.3V/5.0V

Frequenzverträglichkeit:

± 30 ppm

Größe:

14.3*9.3*6.5mm

Anwendungen:

Basisstation, digitaler Schalter, Referenzzeitkreis usw.

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

14 x 9 x 5 mm Oxo-Oszillator

Oxo-Oszillator 3.3V

SMD-Oszillator 5V

Beschreibung des Produkts

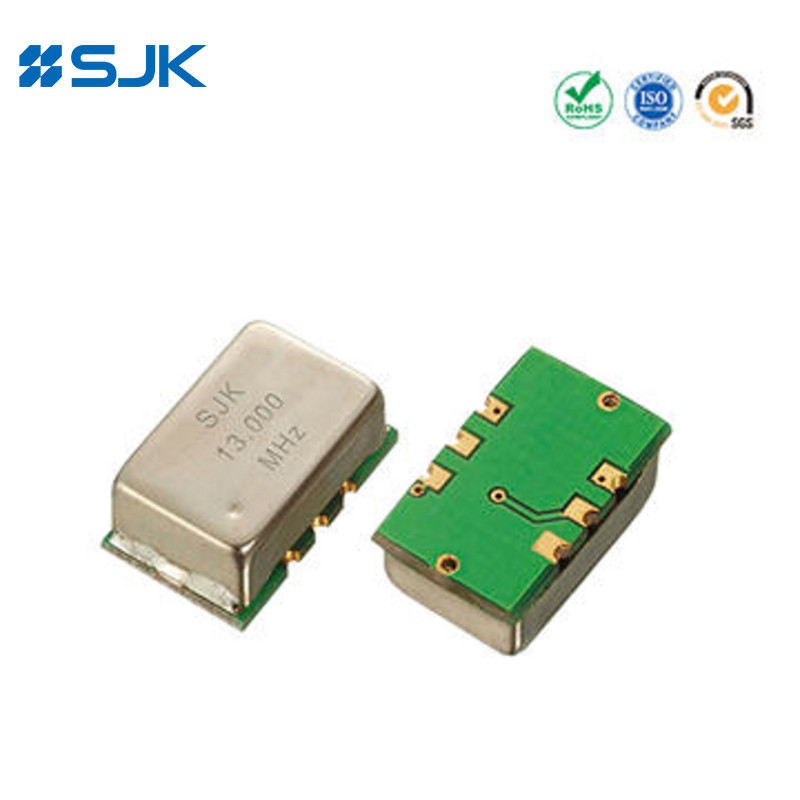

SMD 14*9*5mm OCXO mit 6 Pads 5~40MHz 3.3V oder 5V ±30ppb -40~+85 für den Digital Switch

Eigenschaften

OCXO (Ofen-gesteuerter Kristall-Oszillator)

Typische 14,3 × 9,3 × 6,5 mm SMD OCXO

Frequenzbereich von 5 MHz bis 40 MHz

±30ppb Frequenzstabilität über -40~+85°C

Schicht 3 (Gesamt ±4,6 ppm einschließlich 20 Jahre Reifung)

Automatische Montage und Rückflusslöten

Sehr schnelles Aufwärmen und genaue Stabilität

SC-Cut-Kristalleinheit

Anwendungen: Basisstation, digitaler Schalter, Referenzzeitkreis, Messgeräte, Synthesizer usw.

RoHS-konform und frei von Pb

Spezifikationen

Typ		SMD der Serie 9X OCXO
Ausgabeart		HCMOS
Ausgangslast		15 pF oder spezifizieren
Ausgangswellenform		Rechteckig
Versorgungsspannung		3.3V / 5.0V
Frequenzbereich		5 ~ 40 MHz
Betriebstemperatur		-40°C bis +85°C oder spezifizieren
Frequenzstabilität	Frequenzverträglichkeit	± 30 ppm Max.
	Versus Betriebstemperatur	±10ppb bis ±50ppb
	Versus Versorgungsspannung	±5ppb Max. (±5 Veränderung)
	Gegenlast	±10ppb Max. (±10 Veränderung)
	Versus Alterung	±2,0 ppm/Tag, ±0,4 ppm/Jahr, ±2,0 ppm/10 Jahre, max.
Spannung Vol (Max.) / Voh (Min.)		0.1Vcc/0.9Vcc
Zyklus der Arbeitszeit		45 bis 55%
Falsch		-60 dBc
Aufwärmen		±0,1 ppm (in 5 Minuten @+25, bezogen auf 1 Stunde)
Stromverbrauch (Standstillstand)		0.6W Max.
Frequenzbereinigungsbereich		Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Stromversorgungsanforderungen ist der Anschluss an die Anschlussanmeldung zu überprüfen.
Phasenlärm @20MHz	@10Hz	-98 dBc/Hz
	@100Hz	-126 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-152 dBc/Hz
Verpackungseinheit		500 Stück pro Rolle

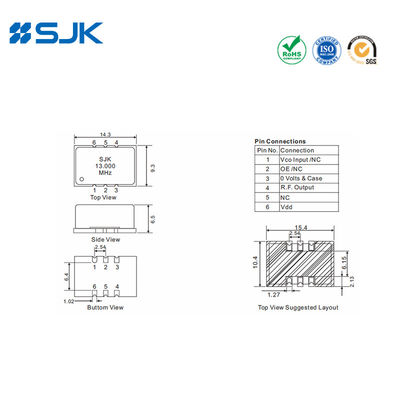

Abmessungen [mm]

SMD 14*9*5mm OCXO mit 6 Pads 5~40MHz 3.3V oder 5V ±30ppb -40~+85 für den Digital Switch 0

SMD 14*9*5mm OCXO mit 6 Pads 5~40MHz 3.3V oder 5V ±30ppb -40~+85 für den Digital Switch 1 +86-755-88352869

SMD 14*9*5mm OCXO mit 6 Pads 5~40MHz 3.3V oder 5V ±30ppb -40~+85 für den Digital Switch 2 Siehe auch Rita@q-crystal.com
