Typ		SMD OCXO der 5X-Serie
Ausgabeart		HCMOS
Ausgangslast		15 pF oder spezifizieren
Ausgangswellenform		Rechteckig
Versorgungsspannung		3.3V / 5.0V
Frequenzbereich		5 ~ 40 MHz
Betriebstemperatur		-40°C bis +85°C oder spezifizieren
Frequenzstabilität	Frequenzverträglichkeit	± 10 ppm max.
	Versus Betriebstemperatur	±5 bis ±20 ppm
	Versus Versorgungsspannung	±0,5ppb Max. (±5 Veränderung)
	Gegenlast	±0,5ppb Max. (±10 Veränderung)
	Versus Alterung	±0,5 ppm/Tag, ±50 ppm/Jahr, ±0,4 ppm/10 Jahre, max.
Spannung Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Zyklus der Arbeitszeit		45 bis 55%
Falsch		-60 dBc
Aufwärmen		±0,1 ppm (in 5 Minuten @+25, bezogen auf 1 Stunde)
Stromverbrauch (Standstillstand)		1.2W Max.
Frequenzbereinigungsbereich		Die Anzeige des Anschlusses wird in der Anzeige der Anzeige des Anschlusses angegeben.
Phasenlärm @20MHz	@10Hz	-115 dBc/Hz
	@100Hz	-130 dBc/Hz
	@ 1KHz	-140 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpackungseinheit		200 Stück pro Rolle

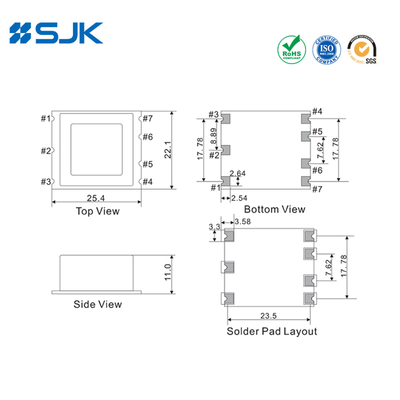

Abmessungen [mm]

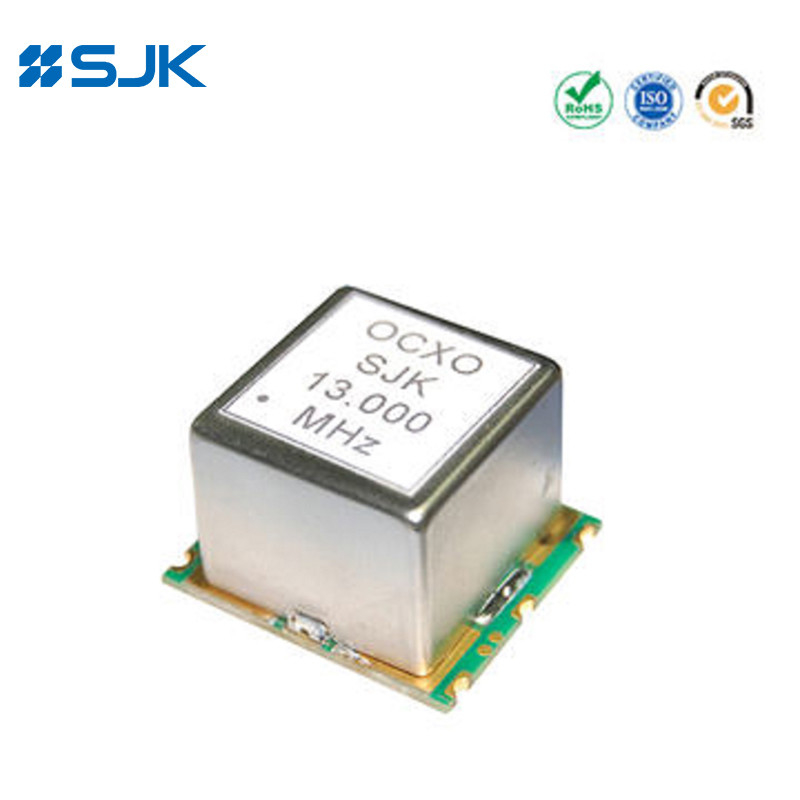

SMD 25 X 22 X 11mm Größe OCXO Unterstützung 5-40MHz 3.3V Ofen gesteuerte Kristall Oscillator 0

SMD 25 X 22 X 11mm Größe OCXO Unterstützung 5-40MHz 3.3V Ofen gesteuerte Kristall Oscillator 1 +86-755-88352869

SMD 25 X 22 X 11mm Größe OCXO Unterstützung 5-40MHz 3.3V Ofen gesteuerte Kristall Oscillator 2 Siehe auch Rita@q-crystal.com
