Name: 25 X 25 X 12mm OCXO 5~100MHz 5,0V oder 12V ±100ppb Für Referenzzeitschaltung
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-9M
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-9M
MOQ:	100 Stück
Preis:	negotiable
Verpackungsdetails:	100 Stück/Tasche
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

9M-Serie DIP OCXO

Frequenzbereich:

5 ~ 100 MHz

Versorgungsspannung:

3.3V/5.0V/12V

Frequenzverträglichkeit:

100 ppm

Größe:

25*25*12 mm

Anwendungen:

Basisstation, digitaler Schalter, Referenzzeitkreis usw.

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

25 x 25 x 12 mm Ofengesteuerter Kristalloszillator

100 ppm-ofengesteuerter Kristalloszillator

Hochfrequenz-Oszillationslüftung von 100 MHz

Beschreibung des Produkts

Durch-Loch 25*25*12mm OCXO 5~100MHz 5,0V oder 12V ±100ppb -30~+70°C Für Referenzzeitschaltung

Eigenschaften

OCXO (Ofen-gesteuerter Kristall-Oszillator)

Typische 25,4×25,4×12,7mm DIP Durchlöcher OCXO

Frequenzbereich von 5 MHz bis 100 MHz

±3ppb Frequenzstabilität über -40~+85°C

Schicht 3 (Gesamt ± 0,3 ppm einschließlich 10 Jahre Reifung)

Sehr schnelles Aufwärmen und genaue Stabilität

Anwendungen: Basisstation, Digital Switch, Prüfgeräte, Messgeräte, SDH, SONET usw.

RoHS-konform und frei von Pb

Spezifikationen

Typ		9M-Serie DIP OCXO
Ausgabeart		LVTTL/Sinewelle
Ausgangslast		15 pF oder spezifizieren
Ausgangswellenform		Rechteckig
Versorgungsspannung		3.3V/5.0V	12 V
Frequenzbereich		5 ~ 40 MHz	10~100 MHz
Betriebstemperatur		-40°C bis +85°C oder spezifizieren
Frequenzstabilität	Frequenzverträglichkeit	± 10 ppm max.
	Versus Betriebstemperatur	±3ppb bis ±10ppb
	Versus Versorgungsspannung	±5ppb Max. (±5 Veränderung)
	Gegenlast	±5ppb Max. (±10 Veränderung)
	Versus Alterung	±0,5 ppm/Tag, ±50 ppm/Jahr, ±0,3 ppm/10 Jahre
Spannung Vol (Max.) /Voh (Min.)		0.1Vcc/0.9Vcc
Zyklus der Arbeitszeit		45 bis 55%
Falsch		-60 dBc
Aufwärmen		±10ppb (in 2 Minuten @+25, bezogen auf 1 Stunde)
Stromverbrauch (Standstillstand)		1.3W Max.
Frequenzbereinigungsbereich		Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit des Geräts zu messen.
Phasenlärm @20MHz	@10Hz	-120 dBc/Hz
	@100Hz	-135 dBc/Hz
	@ 1KHz	-145 dBc/Hz
	@10KHz	-150 dBc/Hz
Verpackungseinheit		100 Stück.

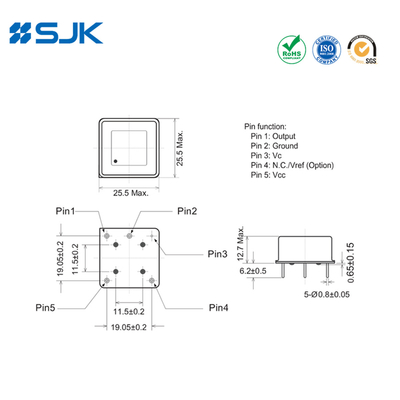

Abmessungen [mm]

25 X 25 X 12mm OCXO 5~100MHz 5,0V oder 12V ±100ppb Für Referenzzeitschaltung 0

25 X 25 X 12mm OCXO 5~100MHz 5,0V oder 12V ±100ppb Für Referenzzeitschaltung 1 +86-755-88352869

25 X 25 X 12mm OCXO 5~100MHz 5,0V oder 12V ±100ppb Für Referenzzeitschaltung 2 Siehe auch Rita@q-crystal.com

Tags:

Durch Loch 4 Pin 25*25mm OCXO Unterstützung 10MHz, 100Mz 5~100MHz 5.0V Oder 12V ±100ppb Oder ±20ppb Für Telekommunikation
