Name: Hochfrequenz-SMD 2520 SAW-Filter 1568MHz für Amplituden-Niedrigverlust-Sachkomponente
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-5AWSF1568MA6
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-5AWSF1568MA6
MOQ:	1000 Stück
Preis:	negotiable
Verpackungsdetails:	3Kpcs/Rolle
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

5AW SAW Filter

Häufigkeit:

1568 MHz

Einsetzungsverlust:

2.0 dB Max.

Größe:

2.5*2.0*0.7mm

Bandbreite 3db:

Typ 43 MHz

Betriebstemperaturbereich:

-40°C bis +85°C

Speichertemperaturbereich:

-55~+125℃

Versorgungsmaterial-Fähigkeit:

30Kpcs pro Monat

Hervorheben:

SMD 2520 benutzerdefinierter Sägenfilter

benutzerdefinierter Sägefilter 1568MHz

Hochfrequenzfilter mit geringem Verlust

Beschreibung des Produkts

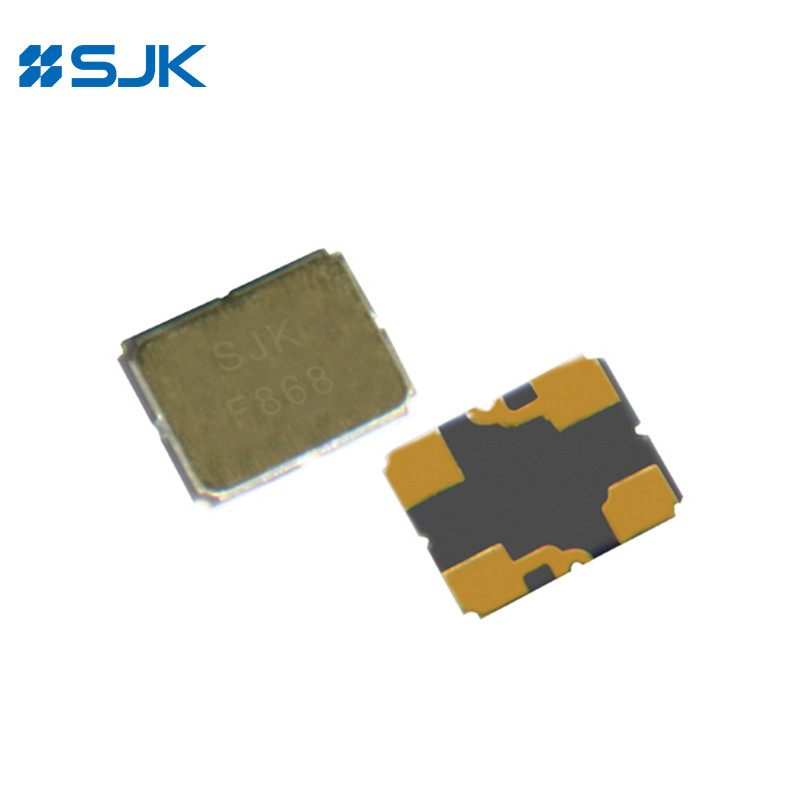

Hohe Frequenz SMD 2520 SAW Filter 1568MHz Für Amplitude, niedrigverlustreiche Sägekomponente

Eigenschaften

Keramikpaket für Oberflächenmontagetechnologie (SMT)

Hochfrequenz-SAW-Filter

Packungsgröße 2,5 × 2,0 × 0,65 mm

Verpackungstyp DCC4A

Elektrostatisch empfindliche Vorrichtung (ESD)

Automatische Montage und Rückflusslöten

RoHS-konform und frei von Pb

Spezifikationen

Artikel		Mindestwert	Typisch	Höchstbetrag	Einheit
Zentrumsfrequenz		15680,00 MHz oder andere hohe Frequenzen			MHz
Verlust der Einfügung			1.4	2.0	dB
Verlust der Einfügung	1559.08~1563.098MHz		1.6	2.5	dB
Verlust der Einfügung	1573.42~1577.420MHz		1.7	2.5	dB
Amplitude Ripple (p-p)	1559.098~1577.42MHz		0.5	1.0	dB
Bandbreite von 3 dB		35	43		MHz
Gruppenverzögerung Ripple	1559.098~1577.42MHz		10	30	n
Absolute Abschwächung	DC ~1463.00MHz	32	38		dB
	1463.00~1493.00MHz	38	43		dB
	1493.00~1512.00MHz	35	40		dB
	1512.00~1624.00MHz	50	55		dB
	1643.00~1673.00MHz	48	53		dB
	1673.00~2000.00MHz	40	45		dB
	2000.00~1463.00MHz	25	30		dB
Eingabe VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Ausgang VSWR	1559.098~1577.42MHz		1.5:1	2.0:1
Betriebstemperatur		- 40		+85	°C
Speichertemperatur		- 55		125	°C

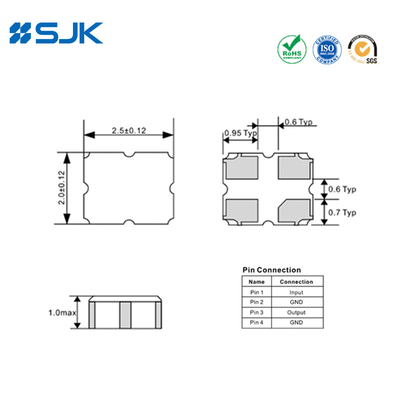

Abmessungen [mm]
