Serie 6A HC-49U Kristalleinheit mit 4.000MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm

Markenbezeichnung:	SJK
Modellnummer:	49U
MOQ:	1000 Stück
Preis:	negotiable
Verpackungsdetails:	3000 Stück
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Markenname:

SJK

Zertifizierung:

SGS,ROHS,REACH

Modellnummer:

49U

Dokument:

6A-49U.pdf

Paket:

49U

Häufigkeit:

3.8845MHz

Frequenzverträglichkeit bei 25°C:

± 20 ppm

Betriebstemperatur:

-20~+70℃

Frequenzstabilität:

± 20 ppm

Ansteuerung:

100 uW (maximal)

Speichertemperaturbereich:

-55°C bis +125°C

Frequenzstabilität:

+/- 30 ppm (maximal)

Lastkapazität:

18 pF, 20 pF, 30 pF oder Serie

Häufigkeit des Alterns:

+/- 5 ppm/Jahr (max)

Modus der Schwingung:

Grundlegende

Alterung bei 25°C:

+/- 5 ppm/Jahr (max)

Widerstand gegen Isolierung:

500 MOhm (min)

Frequenzverträglichkeit:

+/- 30 ppm

Betriebstemperaturbereich:

-20 °C bis +70 °C

Art der Packung:

HC-49/U

Min Bestellmenge:

1000 Stück

Preis:

negotiable

Verpackung Informationen:

3000 Stück

Lieferzeit:

6-8weeks

Lagerbestand:

Nicht mehr vorrätig

Versandmethode:

Ausdruck

Beschreibung:

HC-49U-Kristallresonator mit 4.000MHz 30pF ±30ppm -40~+85°C ±50ppm

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

30Kpcs pro Monat

Hervorheben:

HC-49U Resonator aus Keramik

4.000MHz-Resonator aus Keramik

30 ppm Kristalleinheiten

Beschreibung des Produkts

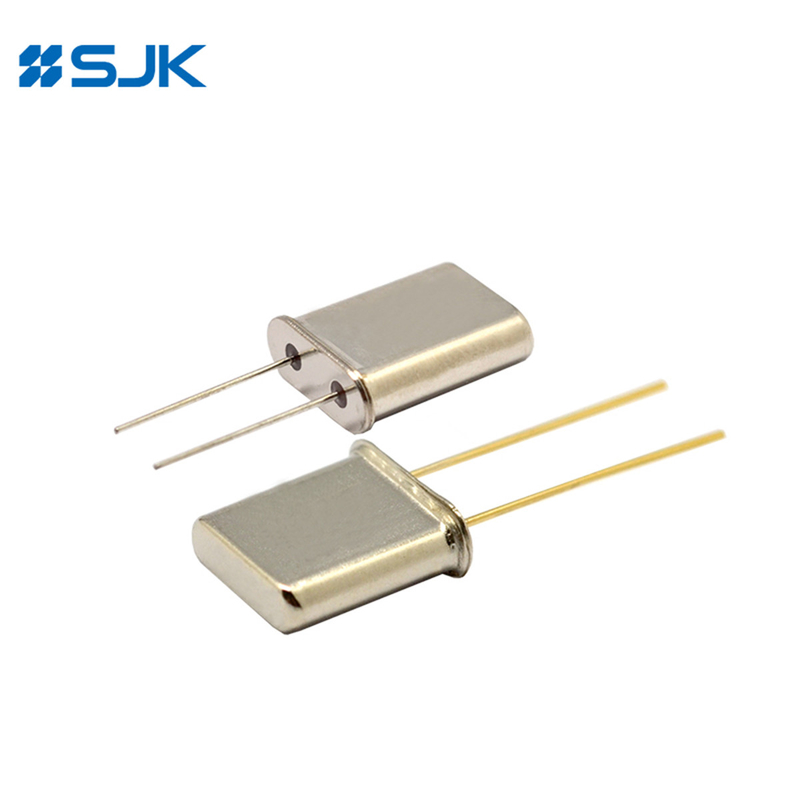

HC-49U-Kristallresonator mit 4.000MHz 30pF ±30ppm -40~+85°C ±50ppm

6A Kristall

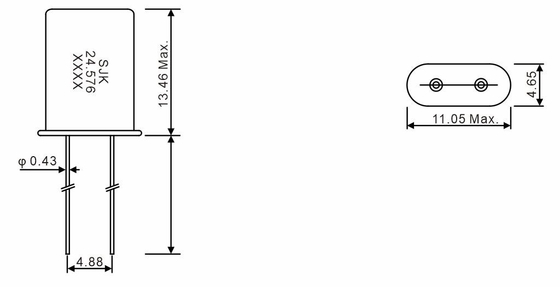

HC-49U Hard Case geschweißter Kristall.
Luftdichtes Metallpaket sorgt für hohe Zuverlässigkeit.
Verklebungspaket für das automatische Laden.

Spezifikationen

Typ	6A Durchlöcherkristall
Frequenzbereich	1 bis 150 MHz
Frequenzverträglichkeit (bei 25°C)	± 20 ppm oder spezifizieren
Frequenzstabilität bei Betriebstemperatur	± 20 ppm oder spezifizieren
Betriebstemperaturbereich	-20°C bis +70°C oder spezifizieren
Speichertemperaturbereich	-55°C bis +125°C
Lastkapazität	16pF, 20pF, 30pF, 32pF oder spezifizieren
Antriebsebene	1 bis 500 μw (100 μW typisch)
Schaltkapazität (C0)	7pF max.
Alterung (bei 25°C)	± 3 ppm/Jahr max.
Verpackungseinheit	100 Stück.

Entsprechender Serienwiderstand (ESR)

Grundlegende		Der dritte Overtone		Fünfter Overtone
1 ~ 3,0 MHz	350Ω max.	20 bis 25 MHz	50Ω max.	70~100 MHz	60Ω max.
3 bis 3,5 MHz	150Ω max.	25 ~ 30 MHz	40Ω max.	100 bis 125 MHz	60Ω max.
3.5 ~ 4.0MHz	90Ω max.	30 bis 75 MHz	40Ω max.	125 bis 150 MHz	60Ω max.
4 ~ 7,0 MHz	60Ω max.	75~100 MHz	60Ω max.
7~15,0 MHz	35Ω max.
15 bis 30 MHz	25Ω max.

Serie 6A HC-49U Kristalleinheit mit 4.000MHz 30pF Plusmn 30ppm -40- 85C Plusmn 30ppm 0

Tags:

HC-49U Resonator aus Keramik

4.000MHz-Resonator aus Keramik

30 ppm Kristalleinheiten

Verwandte Produkte

Video

High Precision 6I-Serie SMD5032 Glaskristall-Einheit 8MHz bis 54MHz Für PC PDA DSC USB-Schnittstellenkarte

Erhalten Sie besten Preis

Video

6P-Serie M49SMD Kristalleinheit 7 X 4 mm Größe 6,7458 MHz bis 50 MHz für industrielle Geräte

Erhalten Sie besten Preis

Video

UM-1 Kristallresonator Unterstützung Niedrigfrequenz Dip Typ

Erhalten Sie besten Preis

Video

Low Profile SMD1210 Kristalleinheit für Hochfrequenzbereich von 26 MHz bis 96 MHz für drahtlose Kommunikationssystemgeräte

Erhalten Sie besten Preis

Video

7F-Serie SMD2016 Kristalleinheit 16 MHz bis 96 MHz für bessere Leistung

Erhalten Sie besten Preis

Video

Ultra-Miniatur 7Y-Serie SMD1612 Kristall-Einheit 24MHz - 80MHz für Kommunikationsgeräte

Erhalten Sie besten Preis

Video

7E-Serie SMD2520 Kristalleinheit 12 MHz bis 96 MHz Hochpräzision für drahtlose Kommunikation

Erhalten Sie besten Preis

Video

Kleine und leichte 7U-Serie SMD3225 Nahtkristalleinheit Hochfrequenzstabilität für Hochfrequenzanwendungen

Erhalten Sie besten Preis

Kristallresonator

Serie 6A, HC-49/U Kristalleinheit

Serie 6B, HC-49S/SS Kristalleinheit

Serie 6C, HC-49SMD/49SSMD Kristalleinheit

Die kristallene Einheit der Serie 6P HC-M49SMD

Serie 6D, UM-1 Kristalleinheit

Serie 6Z, Zylinder-Kristalleinheit

Serie 7S, SMD 1210-Seam Crystal-Einheit

Serie 7Y, SMD 1612 Nähkristalleinheit

Einheit der Serie 7F, SMD 2016 Seam Crystal

Serie 7E, SMD 2520 Nahtkristalleinheit

Serie 7U, SMD 3225 Nähkristalleinheit

Serie 7I, SMD 5032 Nahtkristalleinheit

Serie 6G, SMD 6035 Nahtkristalleinheit

Serie 6F, SMD 7050 Nahtkristalleinheit

Serie 7Z, SMD 2520 Glaskristalleinheit

Serie 7V, SMD 3225 Glaskristalleinheit

Serie 6I, SMD 5032 Glaskristalleinheit

SMD 6035 Glaskristalleinheit

32.768KHz Stimmgabel Kristall

Serie 7K, SMD 1610 Tuning Fork Kristall

Serie 7R, SMD 2012 Tuning Fork Kristall

Serie 7L, SMD 3215 Stellgabeln Kristall

Serie 7M, SMD 7015 Stellgabelkristall

Serie 6LC, SMD 8038 Stellgabelkristall

Serie 6LB, SMD 206B Tuning Fork Crystal

Serie 6K6, Durchlöcher 2*6mm Tuning Fork Kristall

Serie 6K8, Durchlöcher 3*8mm Tuning Fork Kristall

Quarzoszillator

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das für die Berechnung des Messgerä

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsfähigkeit

Der Messgerät ist mit einem Messgerät ausgestattet, das in der Lage ist, das Gerät mit einem Messger

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das für die Bereitstellung von Mess

Die Anlage ist in der Lage, die Anlage zu verwalten.

Die Messung ist in der Tabelle 1 zu bewerten.

Der Messgerät ist in der Regel mit einem Messgerät ausgestattet, das in der Lage ist, das Gerät mit

Serie 6MF, Durchlöcher-Kristall-Oszillator in voller Größe

Serie 6MH, durchlöchiger Halbgrößenkristalloszillator

Differentialschwingegerät

Ausgangs-Oszillator der Serie 3J, SMD 3225 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 3D, SMD 3225

Ausgangs-Oszillator der Serie 3H, SMD 3225 HCSL

Ausgangs-Oszillator der Serie 5J, SMD 5032 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 5D, SMD 5032

Ausgangs-Oszillator der Serie 5H, SMD 5032 HCSL

Ausgangs-Oszillator der Serie 7J, SMD 7050 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 7B, SMD 7050

Ausgangs-Oszillator der Serie 7H, SMD 7050 HCSL

Ausgangs-Oszillator der Serie 9J, SMD 1490 LVPECL

Der LVDS-Ausgangs-Oszillator der Baureihe 9D, SMD 1490

OXO

Serie 1X, SMD 9*7 Größe OCXO

Serie 9X, SMD 14*9*5 Größe OCXO

Serie 5X, SMD 25*22*11 Größe OCXO

Serie 2X, Durchlöcher OCXO

Serie 3X, Durchlöcher 20*20 OCXO

Serie 9M, Durchlöcher 25*25*12 OCXO

Serie 6X, Durchlöcher 36*27*12 Größe OCXO

TCXO/VC-TCXO

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Bereitstellung der erforderlichen

Serie 7Q, SMD 2520 TCXO / VC-TCXO geschnittener Sinuswelle

Serie 7T, SMD 3225 TCXO / VC-TCXO CMOS

Bei der Verwendung von TCXO-Systemen ist die Anzahl der TCXO-Systemen zu berücksichtigen.

Serie 8T, SMD 7050 TCXO / VC-TCXO

Serie 9T, SMD 1490 TCXO / VC-TCXO

Serie 6T, Durchlöcher TCXO / VC-TCXO

SMD 1612 TCXO/VC-TCXO der Serie 1T

SMD 3225 TCXO /VC-TCXO der Serie 8W (Clipped sine wave)

SMD der Serie 7W 2520 TCXO /VC-TCXO (CMOS)

VCXO

Serie 3S, SMD 3225 CMOS Ausgang VCXO

Serie 3P, SMD 3225 LVPECL Ausgang VCXO

Serie 5S, SMD 5032 CMOS Ausgang VCXO

Die Anlage ist in der Lage, die Anlage zu ersetzen.

Bei der Verwendung von LVDS-Systemen ist die Leistung von LVDS-Systemen zu berücksichtigen, die in d

Serie 6S, SMD 7050 CMOS Ausgang VCXO

Serie 7P, SMD 7050 LVPECL Ausgang VCXO

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel.

Serie 9S, SMD 1490 CMOS Ausgang VCXO

Serie 9P, SMD 1490 LVPECL Ausgang VCXO

Serie 9X, SMD 1495 Größe OCXO

Serie 5X, SMD 252211 Größe OCXO

Serie 9M, Durchlöcher 252512 OCXO

Serie 6X, Durchlöcher 362712 Größe OCXO
