Name: Hohe Stabilität Miniatur 4-Pad SMD Paket OCXO 1X Serie SMD 9 X 7 Größe OCXO Für Synthesizer Digital Switch
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SMD 9*7 OCXO
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SMD 9*7 OCXO
MOQ:	1000 Stück
Preis:	Negotiate
Verpackungsdetails:	1000pcs /reel
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Artikel:

1X-Serie SMD 9*7 OCXO

Häufigkeit:

10 MHz bis 50 MHz

Packungsgröße:

9.7*7.5*4.1 mm

Versorgungsspannung:

3.3V /5V

Ausgabeart:

HCMOS / abgeschnittene Sinuswelle

Grünes Produkt:

RoHS-konform, frei von Pb

Versorgungsmaterial-Fähigkeit:

PC 30K pro Monat

Hervorheben:

4 Pad Oxo-Oszillator

Oxo-Oszillator SMD 9 x 7

Schalter ultra-niedrige Phasengeräusche ocxo

Beschreibung des Produkts

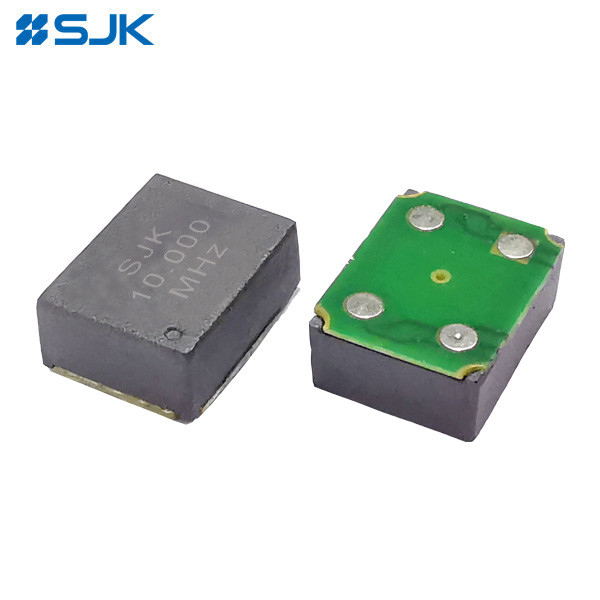

Hohe Stabilität Miniatur 4-Pad SMD Paket OCXO 1X Serie SMD 9 * 7 Größe OCXO für Synthesizer Digital Switch

Eigenschaften:

Abmessungen 9,7 × 7,5 × 4,1 mm, SMD-Paket mit vier Miniaturplatten
3.3V, 5V Versorgungsspannungen
Schicht 3
Ausgangsart: Klippe-Sinuswelle /HCMOS
Hochfrequenzbereich: 10MHz bis 50MHz
±20ppb Stabilität bei -40°C bis +85°C
Spannungssteuerung (elektronische Frequenz-Tuning) verfügbar
Anwendungen für kleine Zellen, Test- und Instrumentierung, Synthesizer, Digital Switch, tragbare Telekommunikationsgeräte usw.
RoHS-konform / frei von Pb

Elektronische Spezifikationen:

Artikel		1X-Serie SMD 9*7 OCXO
Ausgangswellenform		HCMOS		Kürzte Sinuswelle
Frequenzbereich		10 MHz bis 50 MHz		10 MHz bis 50 MHz
Versorgungsspannung		3.3V	5V	3.3V	5V
Erste Kalibriertoleranz		Der Prüfstand ist in der Lage, die Prüfungen abzuschließen.		± 500 ppb (max.)
		Vcon = +1,65V	Vcon = +2,5 V	Vcon = +1,65V	Vcon = +2,5 V
Art des verwendeten Kristallschnitts		IT-Cut-Kristall
Frequenzstabilität	Versus Temperatur	±10ppb (max.) über -30°C bis +70°C
		±20 ppb (max.) bei -40°C bis +85°C
	Versus Versorgungsspannung	±10ppb max. (Vcc±5%)
	Gegen Warm-up-Zeit	5 Minuten max. Innerhalb von ±0,1 ppm seiner Referenzfrequenz
	Versus Alterung	±3,0ppb max. nach 30 Tagen; ±600ppb max. im ersten Jahr; ±3ppm max. über 10 Jahre.
	Versus Rückfluss	±1,0 ppm max., 1 Rückfluss und 24 Stunden später gemessen.
Spannungssteuerung eingeschaltet Pin 1 (EFC)	Frequenzbereinigungsbereich	± 5 ppm Min.
	Steuerungsspannungsbereich	+1,65V±1,65V		+2,5 V±2,5 V
	Übertragungsfunktion	Positiv: Steigende Steuerspannung erhöht die Ausgangsfrequenz.
	Eingangsimpedanz	100 KΩ pro Minute.
	EFC-Linearität	± 10% max.
Macht	Energieverschwendung (@25°C)	0.4 Watt max. im Steady-State; 350 mA max. beim Einschalten
Ausgabe	Ausgangslogik hoch (V)_{Oh, das ist...})	+2,4 V Min.	+4,5 V Min.	-	-
	Ausgangslogik niedrig (V)_OL)	Maximal 0,4 V.	Maximal 0,5 V.	-	-
	Zyklus der Arbeitszeit	45 bis 55%		-
	Belastung	15 pF		10KΩ//10pF ± 10%
	Ausgangsspannungsstufe (Pick-to-Peak)	-	-	00,8 Vp-p Min.
	Aufstiegszeit / Niedergangszeit	7nS max. (20% bis 80% der Wellenform)
	Phase-Rauschverschiebung [20MHz]	10 Hz	100 Hz	1 KHz	10 kHz
		-98 dBc	-126 dBc	-145 dBc	-152 dBc
Betriebstemperatur		-20°C bis +70°C, -40°C bis +85°C oder geben Sie an
Speichertemperatur		-55°C bis +125°C
Packungsgröße (LWH)		9.77.54.1 mm
Verpackungseinheit		1000 Stück pro Walze

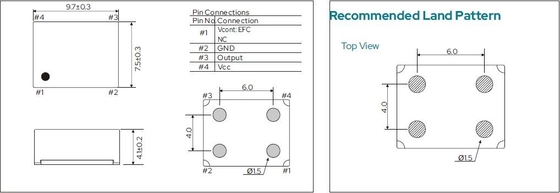

Abmessungen:

Hohe Stabilität Miniatur 4-Pad SMD Paket OCXO 1X Serie SMD 9 X 7 Größe OCXO Für Synthesizer Digital Switch 0
