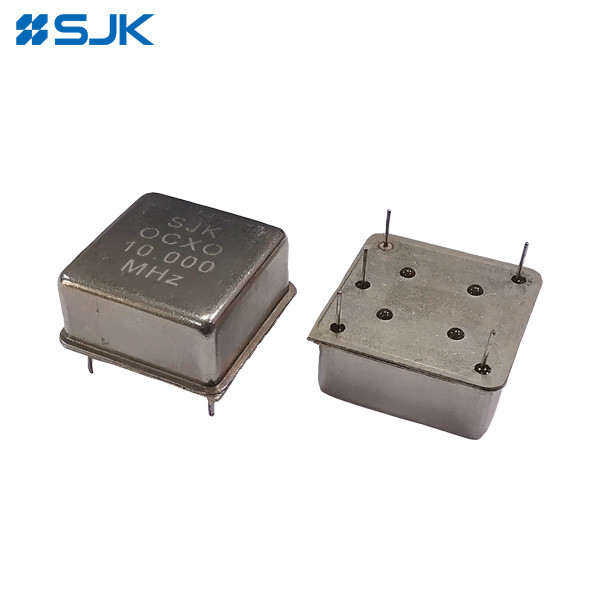

Name: 3X-Serie durch Loch 20*20 OCXO Hochfrequenzbereich 5MHz-40MHz Hohe Stabilität 10ppb Für Telekommunikation
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: DIP 20*20 OCXO
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	DIP 20*20 OCXO
MOQ:	100 Stück
Preis:	Negotiate
Verpackungsdetails:	1000 Stück/Kiste
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Artikel:

3X-Serie DIP 20*20 OCXO

Frequenzbereich:

5 MHz bis 40 MHz

Packungsgröße:

20.6*20,6*11,0 mm

Art der Packung:

Durch-Loch

Ausgabeart:

HCMOS

Versorgungsspannung:

3.3V /5V

Versorgungsmaterial-Fähigkeit:

PC 30K pro Monat

Hervorheben:

Oxo-Oszillator 20 x 20

Oxo-Oszillator 5MHz

Hochfrequenz-Oszillator mit 40 MHz

Beschreibung des Produkts

3X-Serie Durchlöcher 20*20 OCXO Hochfrequenzbereich 5MHz-40MHz Hohe Stabilität 10ppb Für Telekommunikation

Eigenschaften:

Abmessungen 20,6 × 20,6 × 11,0 mm, durchlöchendes gesamte Metalldeckelpaket
3.3V, 5V Versorgungsspannungen
SC-Schnitt-Kristall
Ausgabeart: HCMOS
Hochfrequenzbereich: 5MHz bis 40MHz
±10ppb Stabilität bei -40°C bis +85°C
Spannungssteuerung (elektronische Frequenz-Tuning) verfügbar
Anwendung für SDH/SONET, Test und Instrumentierung, Synthesizer, Digital Switch, Referenzzeitschaltung usw.
RoHS-konform / frei von Pb

Elektronische Spezifikationen:

Artikel		3X-Serie DIP 20*20 OCXO
Ausgangswellenform		HCMOS
Frequenzbereich		5 MHz bis 40 MHz
Versorgungsspannung		3.3V		5V
Erste Kalibriertoleranz		± 500 ppm (max.)
		Vcon = +1,65V		Vcon = +2,5 V
Art des verwendeten Kristallschnitts		SC-Schnittkristall
Frequenzstabilität	Versus Temperatur	±10ppb max. bei -30°C bis +70°C
		±10ppb max. bei -30°C bis +70°C
		±10 ppb max. bei -40°C bis +85°C
	Versus Versorgungsspannung	±10ppb max. (Vcc±5%)
	Gegen Warm-up-Zeit	3 Minuten max. Innerhalb von ±50ppb seiner Referenzfrequenz
	Versus Alterung	±0,5ppb max. nach 30 Tagen; ±50ppb max. im ersten Jahr; ±300ppb max. über 10 Jahre.
Spannungssteuerung eingeschaltet Pin 1 (EFC)	Frequenzbereinigungsbereich	± 0,5 ppm Min, ± 2 ppm max.
	Steuerungsspannungsbereich	+1,65V±1,65V		+2,5 V±2,5 V
	Übertragungsfunktion	Positiv: Steigende Steuerspannung erhöht die Ausgangsfrequenz.
	Eingangsimpedanz	100 KΩ pro Minute.
	EFC-Linearität	± 10% max.
Macht	Energieverschwendung (@25°C)	1.3Watt max. im Steady-State; 800mA max. beim Einschalten
Ausgabe	Ausgangslogik hoch (V)_{Oh, das ist...})	+2,4 V Min.		+3,5 V Min.
	Ausgangslogik niedrig (V)_OL)	Maximal 0,5 V.		Maximal 0,5 V.
	Zyklus der Arbeitszeit	45 bis 55%
	Belastung	15 pF
	Aufstiegszeit / Niedergangszeit	7nS max. (20% bis 80% der Wellenform)
	Phase-Rauschverschiebung [20MHz]	10 Hz	100 Hz	1 KHz	10 kHz
		-115 dBc	-135 dBc	-145 dBc	-150 dBc
Betriebstemperatur		-20°C bis +70°C, -40°C bis +85°C oder geben Sie an
Speichertemperatur		-55°C bis +125°C
Packungsgröße (LWH)		20.620,611,0 mm
Verpackungseinheit		1000 Stück/Kiste

Abmessungen:

3X-Serie durch Loch 20*20 OCXO Hochfrequenzbereich 5MHz-40MHz Hohe Stabilität 10ppb Für Telekommunikation 0
