Typ	SiT9365 MEMS
Ausgabeart	HCSL
Frequenzbereich	1~220 MHz
Versorgungsspannung	2.5V/2.8V/3V/3.3V/2.25~3.62V
Frequenzstabilität	±10 ppm bis ±25 ppm oder spezifizieren
Betriebstemperatur	-40°C bis +85°C, -40°C bis +105°C
Eingangsspannung hoch (VIH)	70% Vdd
Eingangsspannung niedrig (VIL)	30% Vdd
Eintritts-Pull-up-Impedanz	250 KΩ μ Max. (Pin1 Logic High)
Eintritts-Pull-up-Impedanz	2MΩ Μmin. (Pin1 Logic Low)
Startzeit	Maximal drei Sekunden.
Wiederholungszeit	3.8 μs Max.
Zyklus der Arbeitszeit	45 bis 55%
Aktueller Verbrauch	89mA max.
Stromversorgung ausgeschaltet	58mA max.
Differentielle Ausgangsspannung	450 mV max.
Ausgangs- und Ausfallstrom	1 μA Max.
Standby-Strom	100 μA max.
VOD-Spiegeländerung	50 mV
Offsetspannung	1.375V Max.
Veränderung der VOS-Stärke	50 mV max.
Aufstiegs- und Abstiegszeit	Maximal 290 PS.
OE-Zeit aktivieren/deaktivieren	3.8ns Max.
RMS-Perioden-Jitter	1.6 PS Max.
RMS Period Jitter (zufällig)	0.32 PS Max.
Speichertemperaturbereich	-60°C bis +150°C
Verpackungseinheit	3225: 3000 Stück pro Walze 5032 / 7050: 1000 Stück pro Walze

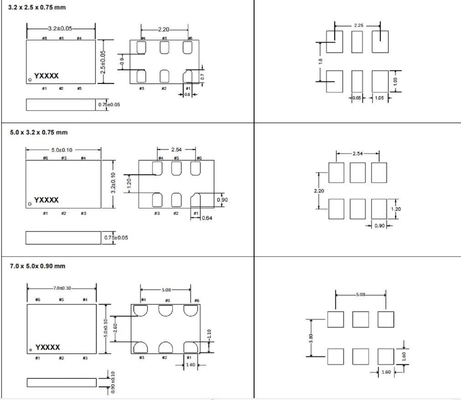

Abmessungen [mm]

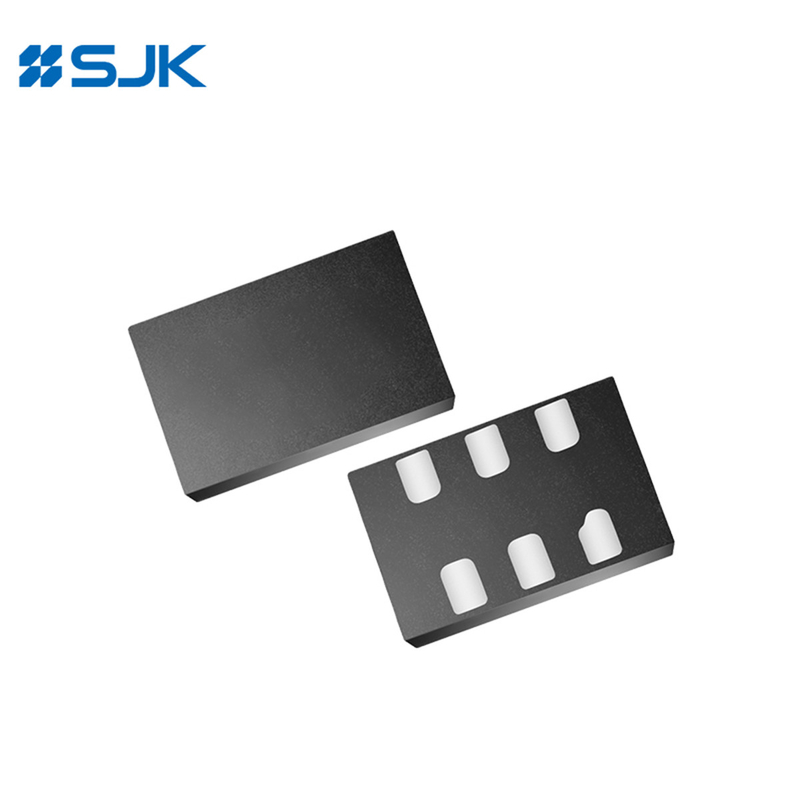

SMD 5032 Low-Jitter MEMS HCSL Differential Oszillator mit 6 Pads Unterstützung 1-220MHz 2,25-3,63V 0

SMD 5032 Low-Jitter MEMS HCSL Differential Oszillator mit 6 Pads Unterstützung 1-220MHz 2,25-3,63V 1

SMD 5032 Low-Jitter MEMS HCSL Differential Oszillator mit 6 Pads Unterstützung 1-220MHz 2,25-3,63V 2 +86-755-88352869

SMD 5032 Low-Jitter MEMS HCSL Differential Oszillator mit 6 Pads Unterstützung 1-220MHz 2,25-3,63V 3 Siehe auch Rita@q-crystal.com
