Name: 2520 TCXO 26MHz 1.8V-3.3V Clipped Sine Wave Ausgang ±0.5ppm -40- 85C 4 Pads Pad
Brand: Shenzhen Crystal Technology Industrial Co., Ltd.
SKU: SJK-7Q26000MXX04K0A6
Price: 1,499.05 USD
Availability: InStock

Markenbezeichnung:	SJK
Modellnummer:	SJK-7Q26000MXX04K0A6
MOQ:	3000 Stück
Preis:	negotiable
Verpackungsdetails:	3Kpcs/Rolle
Zahlungsbedingungen:	T/T

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

SGS, RoHS, REACH

Modell:

SMD der Serie 7Q TCXO

Frequenzbereich:

26.000MHz

Versorgungsspannung:

1.8V bis 3.3V

Ausgabeart:

Kürzte Sinuswelle

Größe:

2.5*2.0*0.85mm

Frequenzstabilität:

Bei der Verwendung von Zellstoff ist der Wert der Zellstoffe zu messen.

Anwendungen:

GPS, drahtlose Kommunikation, Mobiltelefon usw.

Typ:

SMD

Paket:

2520

Auflage:

4 Stücke

Versorgungsmaterial-Fähigkeit:

70 KKpcs/Meter

Hervorheben:

2520 TCXO 4 Pads Pad

2520 TCXO 1

8 V bis 3

Beschreibung des Produkts

SMD 2520 TCXO 26MHz 1.8V-3.3V Klip-Sinewellen-Ausgang ± 0,5ppm -40~+85°C

Eigenschaften

LVCMOS-Ausgangslogik, Frequenzbereich von 10 MHz bis 60 MHz

2520 Größe, 0,80 mm hohe SMD TCXO /VC-TCXO

Niedrigspannungsbetrieb: 1,8V, 2,5V, 2,8V, 3,3V

Frequenzstabilität: ±2ppm bis ±5ppm

3-Zustand-Funktion

Automatische Montage und Rückflusslöten

Anwendungen: Mobiltelefon, drahtlose Kommunikation, IoT, GPS, WLAN und mehr

RoHS-konform und frei von Pb

Spezifikationen

Typ		SMD der Serie 7Q TCXO
Ausgabeart		CMOS
Ausgangslast		15 pF
Versorgungsspannung		1.8 ~ 3,3 V
Frequenzbereich		10 bis 60 MHz
Versorgungsstrom		10mA max.
Ausgangsniveau		0.1Vcc /0.9Vcc
Frequenzstabilität	Toleranz	±2,0 ppm Max. (nach 2 Rückflüssen)
	Versus Temperatur	Bei der Verwendung von Folien
	Versus Versorgungsspannung	± 0,2 ppm Max.	± 0,2 ppm Max.
	Versus Alterung	±1,0 ppm Max./Jahr
Zyklus der Arbeitszeit		45 bis 55%
Aufstieg/Niedergang		Maximal 8 Sekunden.
Startzeit		Maximal 5 Sekunden.
Betriebstemperatur		-40°C bis +85°C oder spezifizieren
Phasenlärm @26MHz	100 Hz	-110 dBc/Hz
	1 KHz	-130 dBc/Hz
	10 kHz	-145 dBc/Hz
Verpackungseinheit		3000 Stück pro Rolle

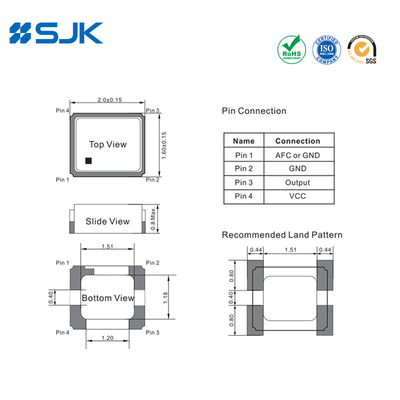

Abmessungen [mm]

2520 TCXO 26MHz 1.8V-3.3V Clipped Sine Wave Ausgang ±0.5ppm -40- 85C 4 Pads Pad 0

2520 TCXO 26MHz 1.8V-3.3V Clipped Sine Wave Ausgang ±0.5ppm -40- 85C 4 Pads Pad 1 +86-755-88352869

2520 TCXO 26MHz 1.8V-3.3V Clipped Sine Wave Ausgang ±0.5ppm -40- 85C 4 Pads Pad 2 Siehe auch Rita@q-crystal.com
